帶I2C接口的實時時鐘/日歷芯片, BLX8563 Replace PCF8563.
BLX8563
BLX8563.pdf
BLX8563.pdfFEATURES
? 寬工作電壓：0.9V-5.5V
? 低休眠電流：0.4uA(3.3V下的典型值)
? I2C通信頻率最高支持400KHz
? 具有世紀標志位，萬年歷日期2000年-2199年
? 可編程時鐘輸出32.768KHz、1024Hz、32Hz、1Hz
? 內部集成振蕩器電容
? 內部集成定時器
? 內部集成報警功能
? 中斷開漏輸出功能
? 支持SOP8、TSSOP8等封裝

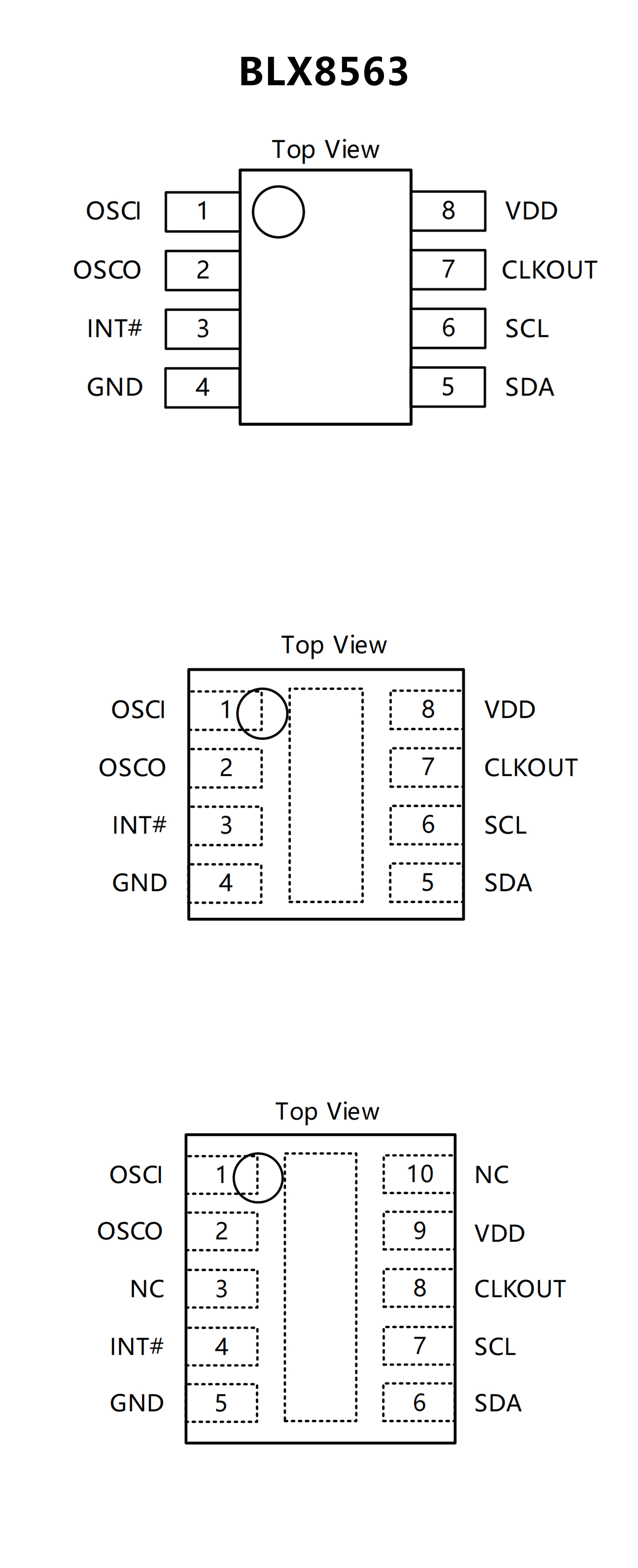

PIN CONFIGUTION
優勢替代
FEATURES
? 基于 32.768kHz 的晶振，提供年、月、日、
星期、時、分和秒計時
? Century flag
? 時鐘工作電壓：1.0 - 5.5 V（室溫）
? 低備用電流；典型值為 0.25 μA
（VDD = 3.0 V，Tamb =25 °C）
? 400 kHz 雙線 I2C 總線接口（VDD = 1.8 - 5.5 V）
? 可編程時鐘輸出(32.768 kHz、1.024 kHz、32 Hz 和 1Hz)
? 報警和定時器功能
? 集成晶振電容器
? 內部上電復位(POR)
? I2C 總線從機地址：讀：A3h；寫：A2h
? 開漏中斷管腳

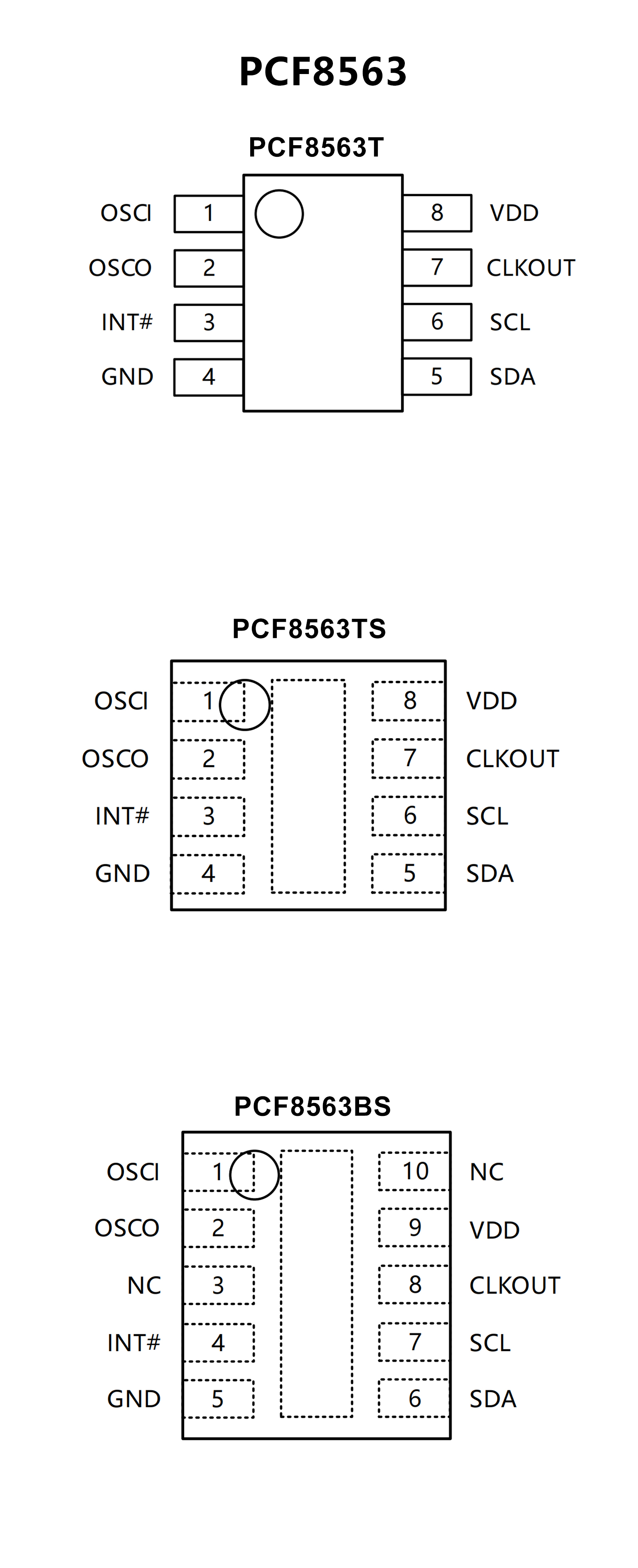

PIN CONFIGUTION
