17V Vin, 3A Synchronous Step-down DCDC Converter,SCT2230 Replace TPS562231.
SCT2230
SCT2230.pdf
SCT2230.pdfFEATURES
? Wide Input Voltage: 4.2-17V
? 3A Continuous Output Current
with Integrated70mΩ/35mΩFETs
? Wide Output Voltage Range:0.8V-7V
? Quiescent Current 150uA
? Cycle-by-Cycle Current Limiting
? Internal 2ms Soft-Start Limits the inrush current
? Fixed 800kHz Switching Frequency
? Input Under-Voltage Lockout
? Power save mode at light load
? Over-Temperature Protection
? Available in a SOT563 and TSOT23 Package

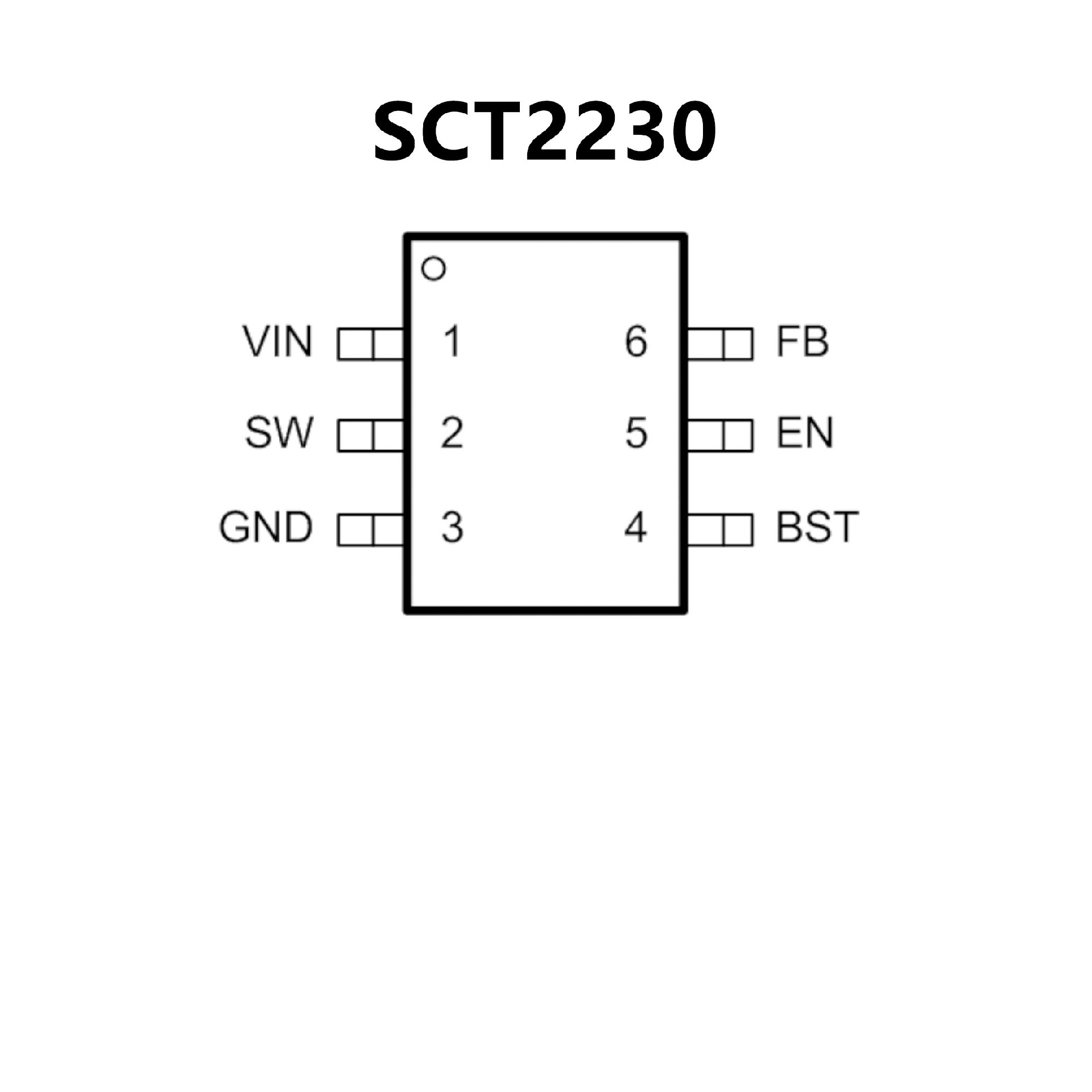

PIN CONFIGUTION
優勢替代
FEATURES
? 2A 轉換器集成了 95m? 和 55m? FET
? D-CAP3?模式控制，用于快速瞬態響應
? 輸入電壓范圍：4.5V 至 17V
? 輸出電壓范圍：0.6V 至 7V
? 脈沖跳躍模式
? 850kHz 開關頻率
? 小于 2μA（典型值）的低關斷電流
? 2% 反饋電壓精度 (25oC)
? 從預偏置輸出電壓中啟動
? 逐周期過流限制
? 斷續模式過流保護
? 非鎖存 UVP 和 TSD 保護
? 6 引腳 SOT563 封裝
? 精密使能端
? 與 TPS563231 引腳對引腳兼容

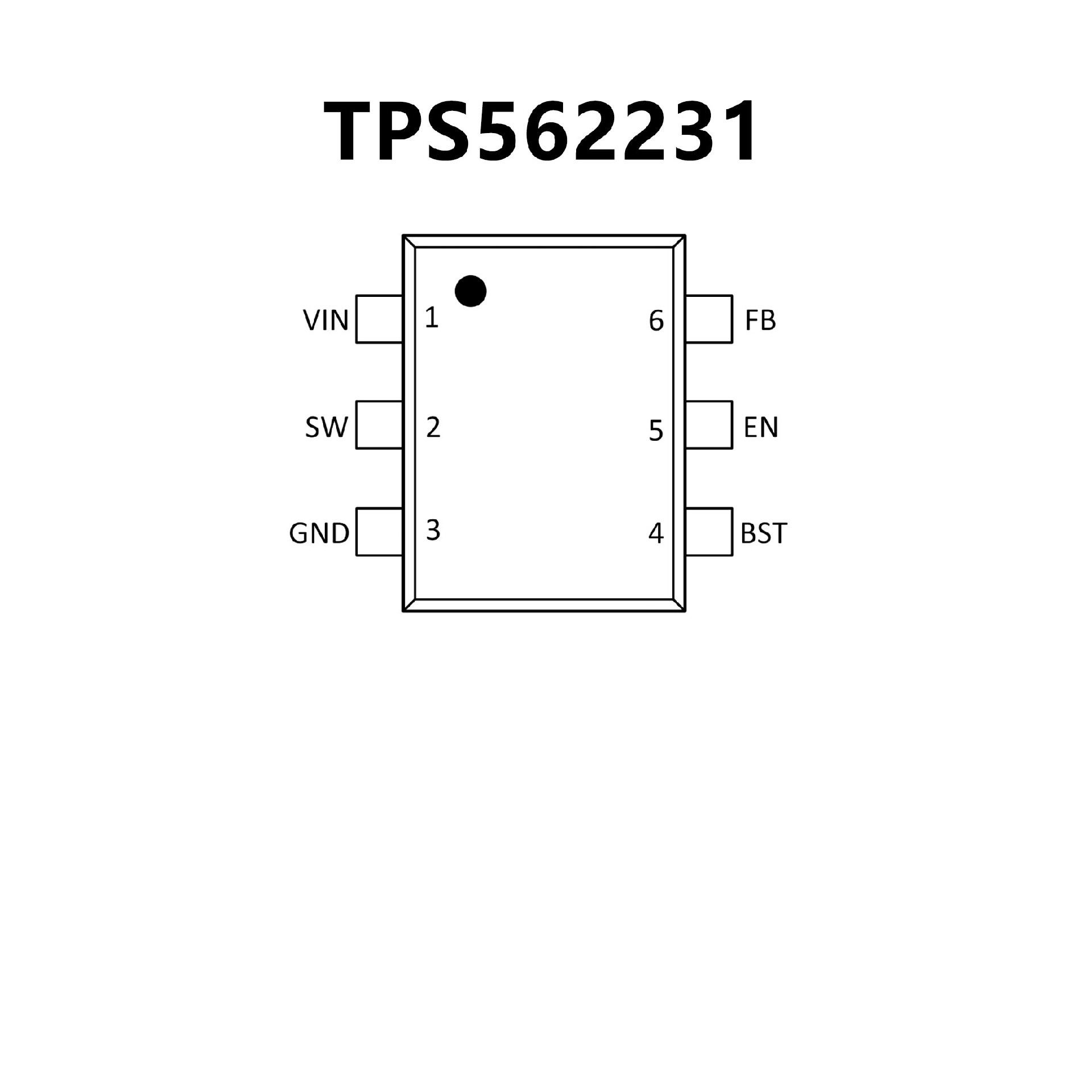

PIN CONFIGUTION
