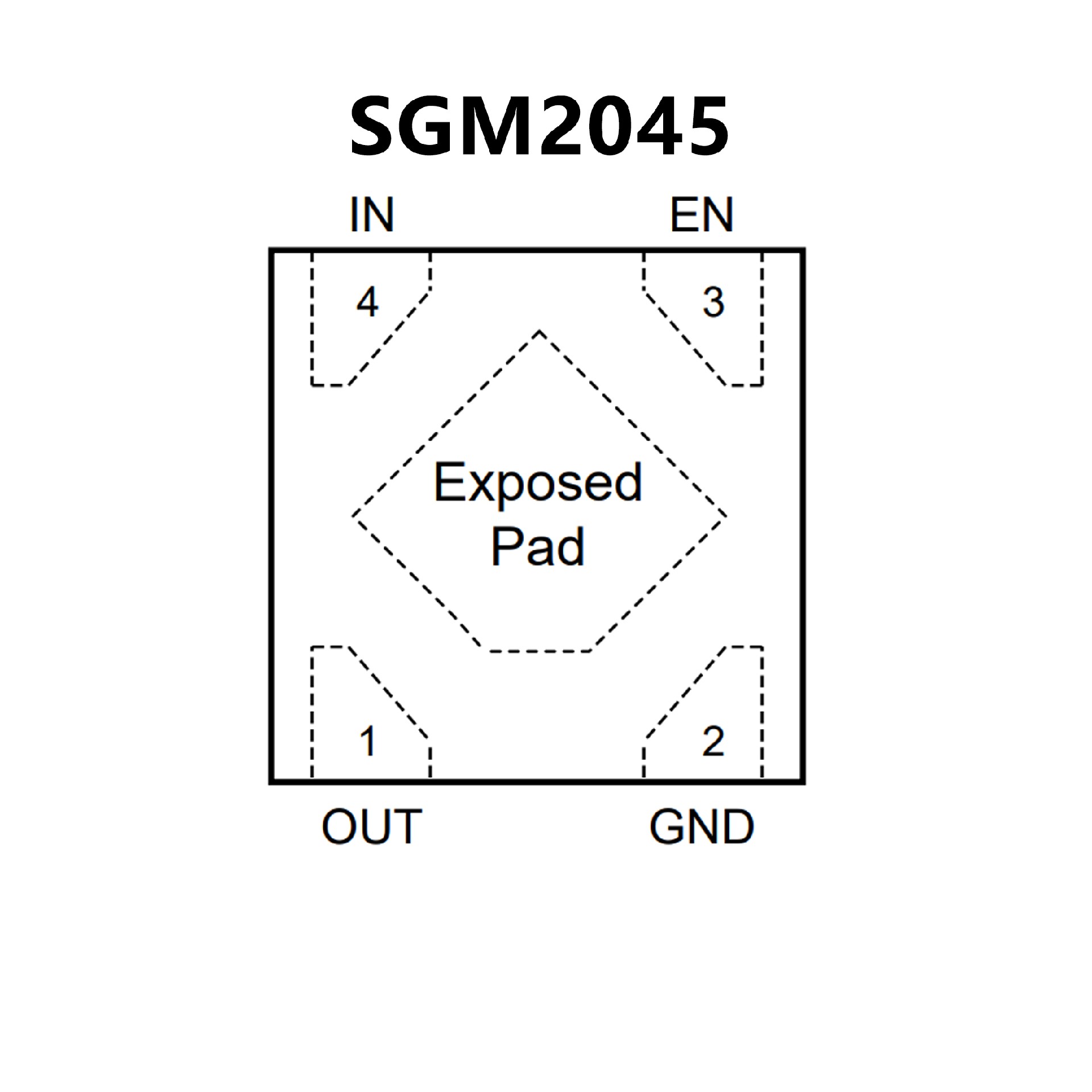

SGM2045-2.80.pdf? Operating Input Voltage Range: 1.1V to 5.5V
? Fixed Output Voltage Option: 0.6V to 4.2V
? Ultra-Low Noise: 9.5μVRMS (TYP)
? Ultra-Low Quiescent Current: 15μA (TYP)
? Standby Current: 0.03μA (TYP)
? High PSRR: 92dB (TYP) at 1kHz
? Low Dropout Voltage:
100mV (TYP) at 300mA when
VOUT = 1.8V (XTDFN-1×1-4L)
80mV (TYP) at 300mA when
VOUT = 1.8V (WLCSP-0.64×0.64-4B-A)
? Output Short-Circuit Protection
? Thermal Shutdown Protection
? Fast Load Transient Response
? Stable with 1μF Small Case Size Ceramic Capacitors
? -40℃ to +125℃ Operating Temperature Range
? Available in Green XTDFN-1×1-4L
and WLCSP-0.64×0.64-4B-A Packages

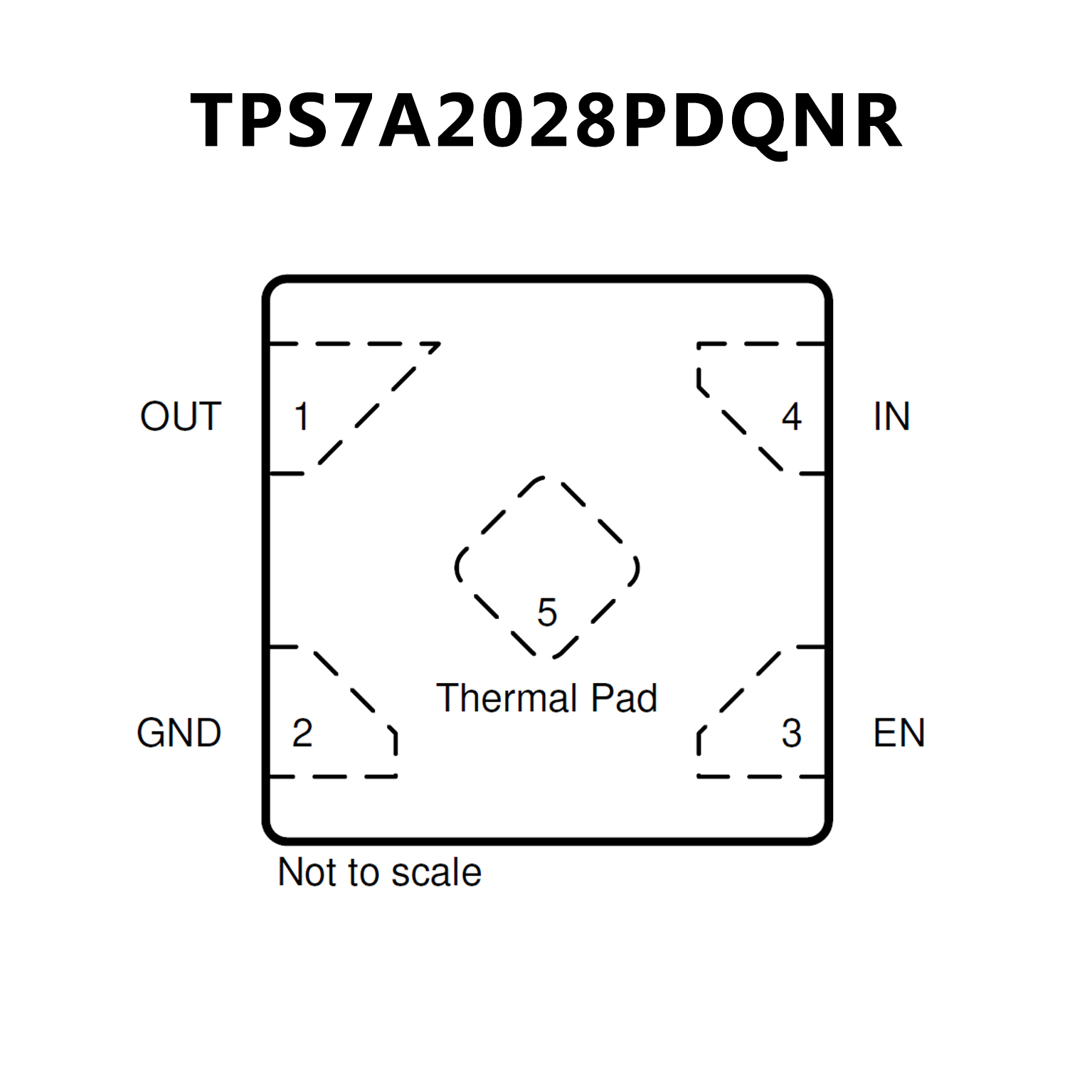

? 低輸出電壓噪聲：7μVRMS
無需噪聲旁路電容
? 高 PSRR：1kHz 時為 95dB
? 超低 IQ：6.5μA
? 輸入電壓范圍：1.6V 至 6.0V
? 輸出電壓范圍：0.8V 至 5.5V
? 輸出電壓容差：±1.5%（最大值）
? 超低壓降：
在 300mA 下為 140mV（最大值）(VOUT = 3.3V)
在 300mA 下為 145mV（最大值）（VOUT = 3.3V，DBV）
? 低浪涌電流
? 智能使能端下拉
? 與最低 1μF 的陶瓷輸出電容搭配使用可保持穩定
? 封裝：
1mm × 1mm X2SON
0.603mm × 0.603mm DSBGA（預發布）
2.90mm × 1.60mm SOT23-5
