SGM8255A.pdf? Low Offset Voltage: 25μV (MAX)
? Rail-to-Rail Output Swing
? 4.5V to 36V Single Supply Operation
? Open-Loop Voltage Gain: 150dB (TYP)
? PSRR: 150dB (TYP)
? CMRR: 135dB (TYP)
? 0.1Hz to 10Hz Noise: 0.2μVP-P
? Input Voltage Noise Density: 12nV/ Hz at 1kHz
? Gain-Bandwidth Product: 8.5MHz
? Low Supply Current: 0.85mA/Amplifier (TYP)
? Overload Recovery Time: 0.7μs
? -40℃ to +125℃ Operating Temperature Range
? Small Packaging:

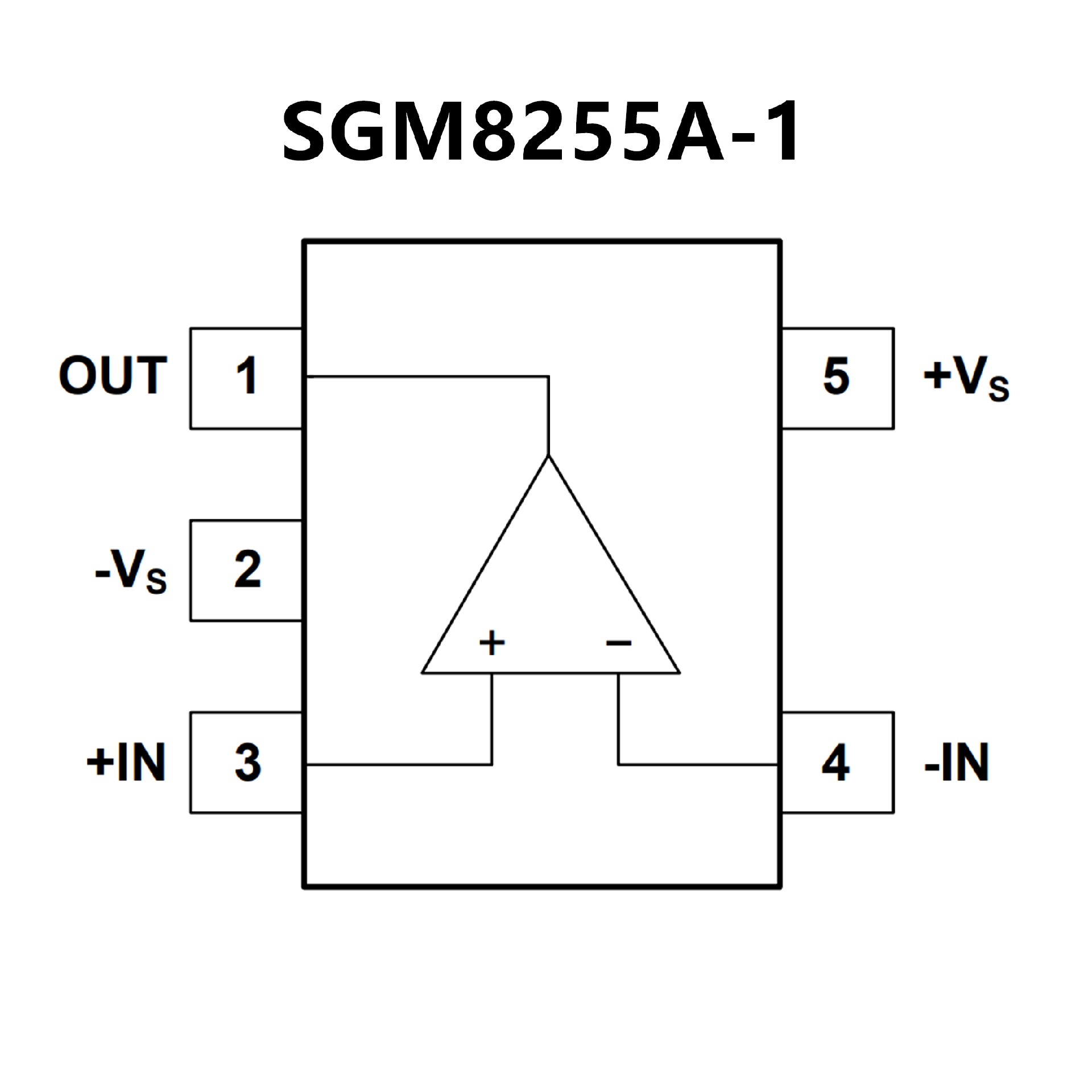

SGM8255A-1 Available in Green SOT-23-5,
SOIC-8 and MSOP-8 Packages
SGM8255A-2 Available in Green SOIC-8 and
MSOP-8 Packages
? VS = ±15V，TA = 25°C（典型值，除非另有說明）
? 寬電源電壓范圍：2.5V 至 32V
? 輸出電流：+65mA/?100mA
? 增益帶寬積：20MHz
? 壓擺率：18V/μs
? 容性負載容差無限制
? 輸入共模電壓越過電源軌 0.3V
? 輸入電壓噪聲：15nV/√Hz
? 輸入電流噪聲：1.3pA/√Hz
? 電源電流/通道：1.1mA
? 失真 THD+噪聲：?86dB
? 溫度范圍：?40°C 至 125°C
? 在 ?40°C、25°C 和 125°C 溫度下以
2.7V、±5V 和±15V 的電壓經過測試。

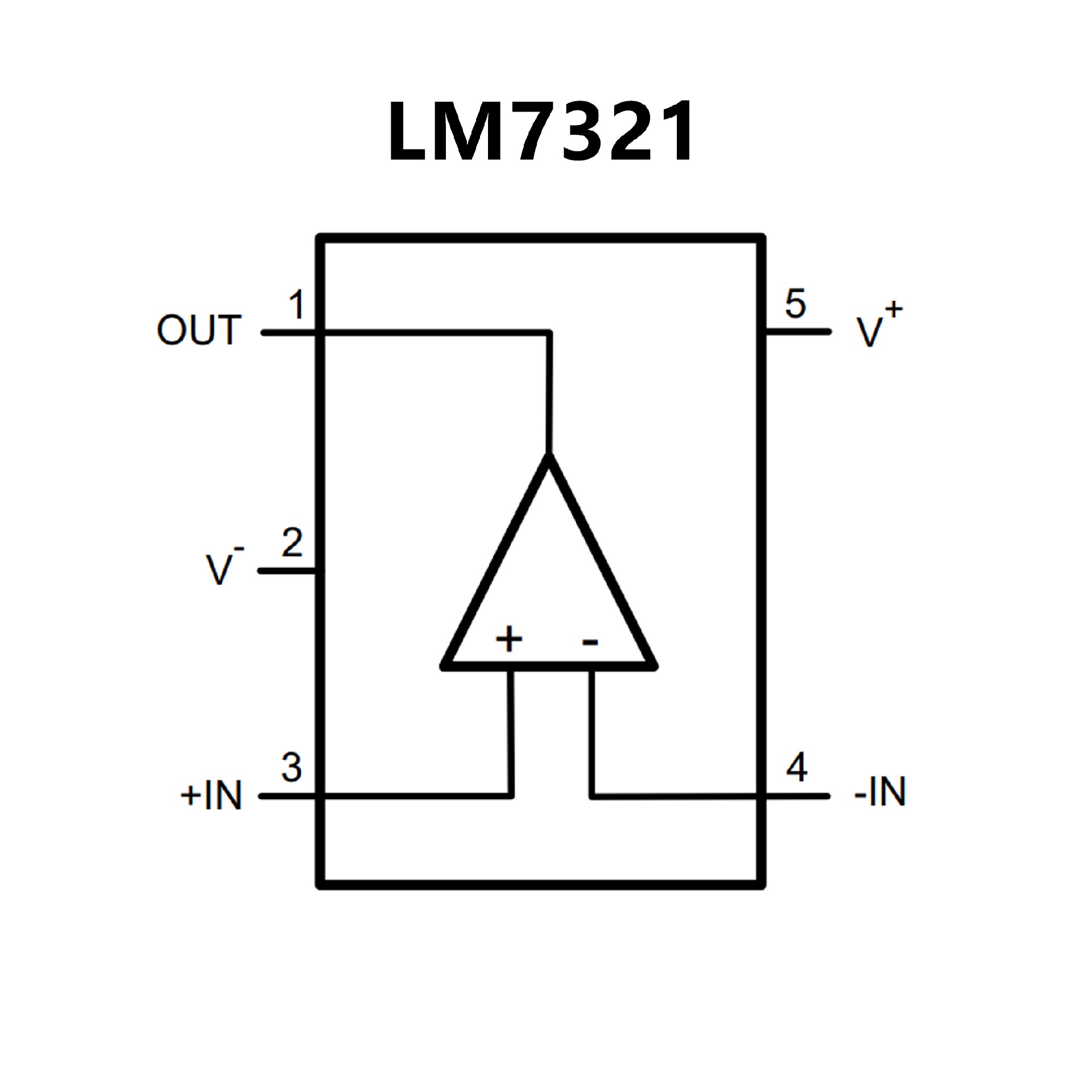

? LM732xx 是通過了 AEC-Q100
1 級認證的汽車級產品。
