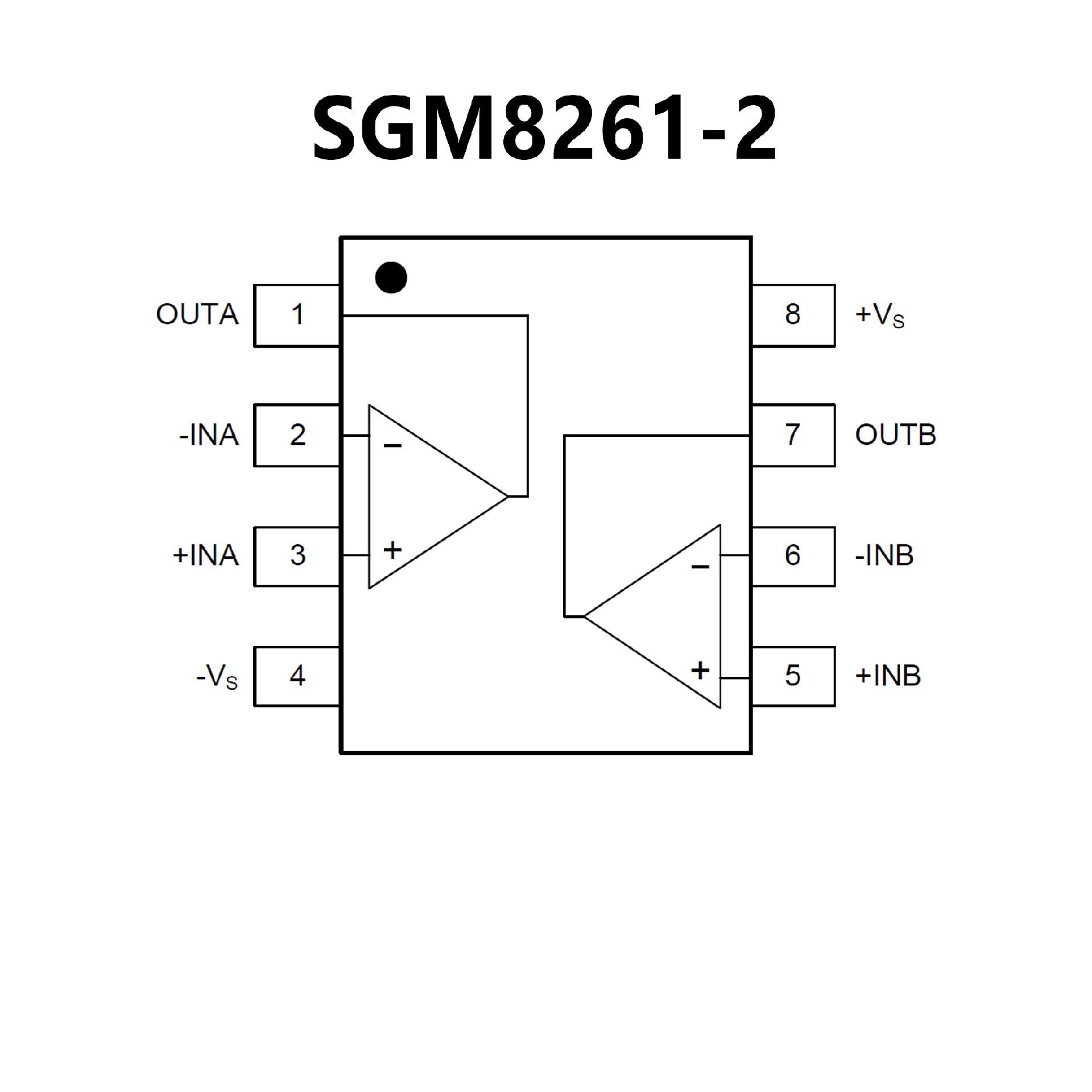

SGM8261-2.pdf? Superior Sound Quality
? Low Offset Voltage: ±350μV (MAX)
? Ultra Low Noise: 1.6nV/Hz at 1kHz
? Ultra Low Distortion: 0.00002% at 1kHz
? High Slew Rate: 16V/μs
? Gain-Bandwidth Product: 16MHz (G = +1)
? High Open-Loop Gain: 140dB
? Unity-Gain Stable
? Low Quiescent Current: 3.8mA/Amplifier
? Rail-to-Rail Output
? Support Single or Dual Power Supplies:
3.6V to 36V or ±1.8V to ±18V
? -40℃ to +85℃ Operating Temperature Range
? Small Packaging:
; SGM8261-1 Available in a Green SOIC-8 Package
SGM8261-2 Available in Green SOIC-8, MSOP-8
and TDFN-3×3-8BL Packages

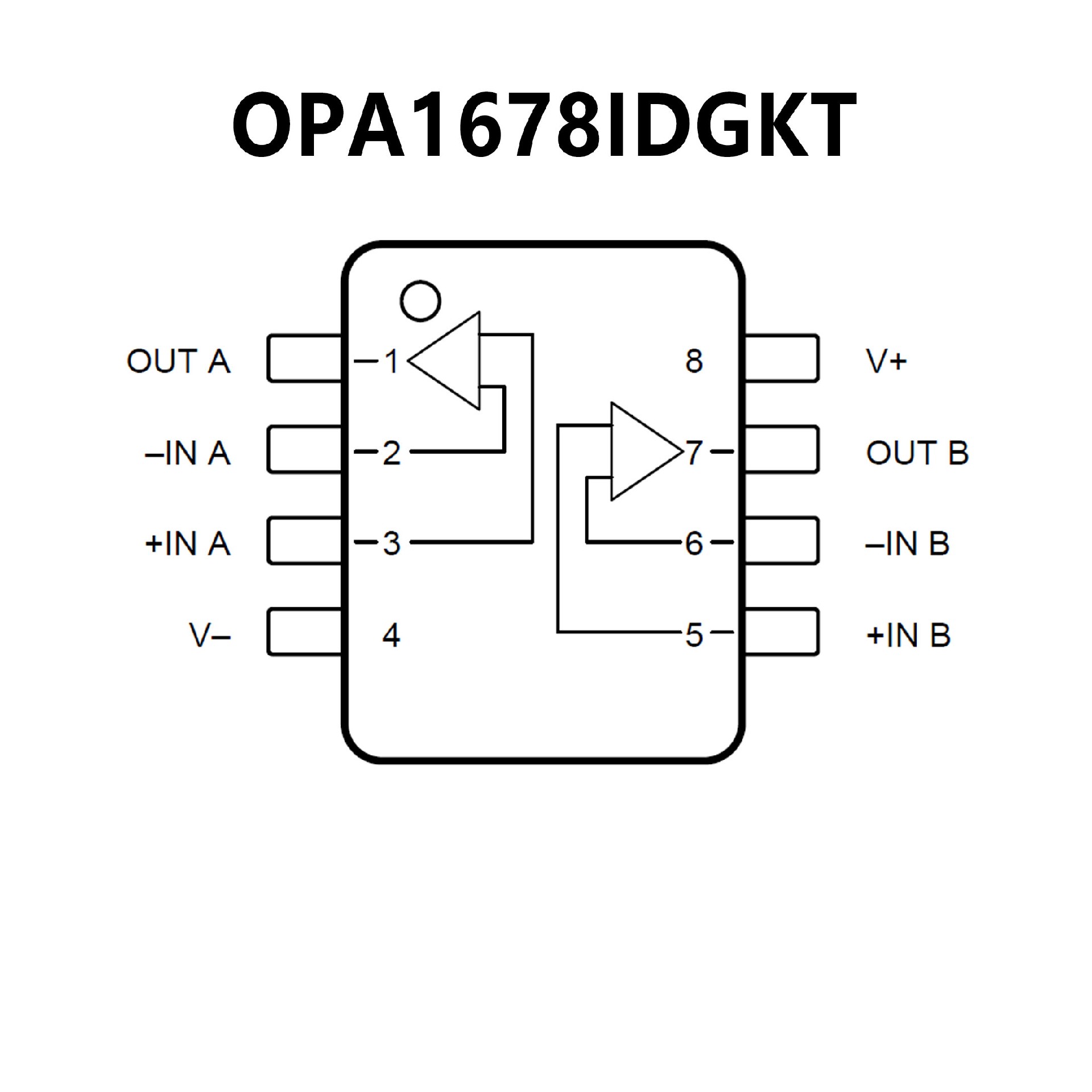

? 低噪聲：1kHz 時(shi)為4.5nV/√Hz
? 低失真：1kHz 時為(wei)0.0001%
? 高開環增益(yi)：114dB
? 高共模(mo)抑制(zhi)：110dB
? 低靜態(tai)電流：
– 每通道(dao)2mA
? 低(di)輸(shu)入偏置電流：10pA（典型(xing)值）
? 壓擺率(lv)：9V/μs
? 寬(kuan)增益帶寬(kuan)：16MHz (G = 1)
? 單位增益穩(wen)定
? 軌(gui)至軌(gui)輸出
? 寬電(dian)源電(dian)壓范圍：
– ±2.25V 至±18V 或4.5V 至36V
? 雙通道(dao)(dao)和四通道(dao)(dao)版本
? 小封裝尺寸：
– 雙通道：SO-8、MSOP-8、SON-8
– 四(si)通(tong)道：SO-14、TSSOP-14、QFN-16
