Single-Supply, Dual Rail-to-Rail I/OPrecision Operational Amplifier,SGM8552XS8G Replace OPA2317.
SGM8552
SGM8552.pdf
SGM8552.pdfFEATURES
? Low Offset Voltage: 20μV (MAX)
? Rail-to-Rail Input and Output Swing
? 2.5V to 5.5V Single-Supply Operation
? Voltage Gain: 145dB (TYP) at 5V
? PSRR: 110dB (TYP)
? CMRR: 105dB (TYP)
? Ultra Low Input Bias Current: 10pA
? Low Supply Current: 930μA (TYP)
? Overload Recovery Time: 60μs (at VS = 5V)
? No External Capacitors Required
? -40℃ to +125℃ Operating Temperature Range
? Available in Green SOIC-8 and MSOP-8 Packages

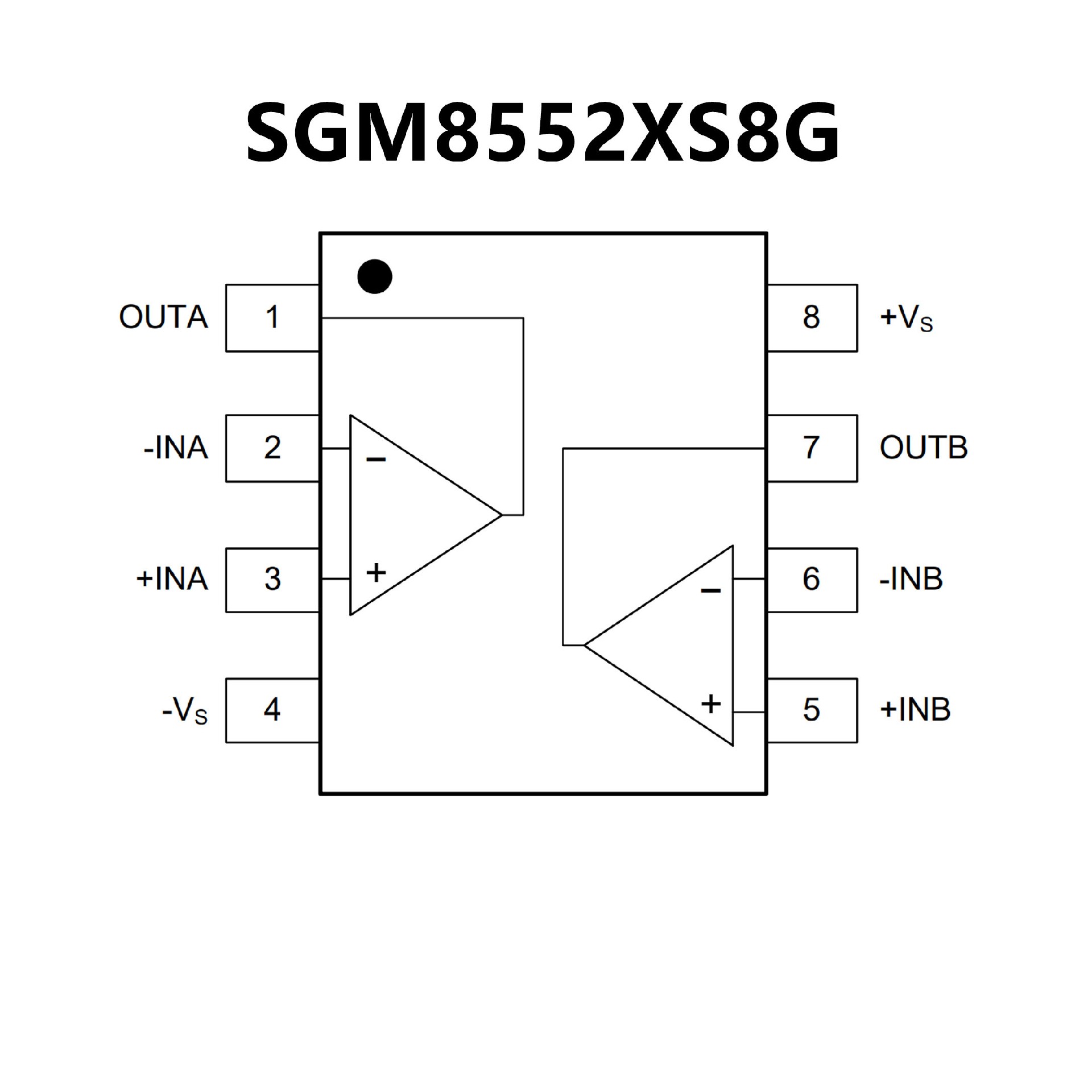

PIN CONFIGUTION
優勢替代
FEATURES
? 電源電壓：1.8V 至5.5V
? 微型封裝：
– 單通道：SOT23-5、SC-70、SOIC-8
– 雙通道：VSSOP-8、SOIC-8
– 四通道：SOIC-14、TSSOP-14
? 低偏移電壓：20μV（典型值）
? 共模抑制比(CMRR)：108dB（典型值）
電源抑制比(PSRR)
? 靜態電流：35μA（最大值）
? 增益帶寬：300kHz
? 軌到軌輸入和輸出
? 內部電磁干擾(EMI) 和內部射頻干擾(RFI) 濾波功能

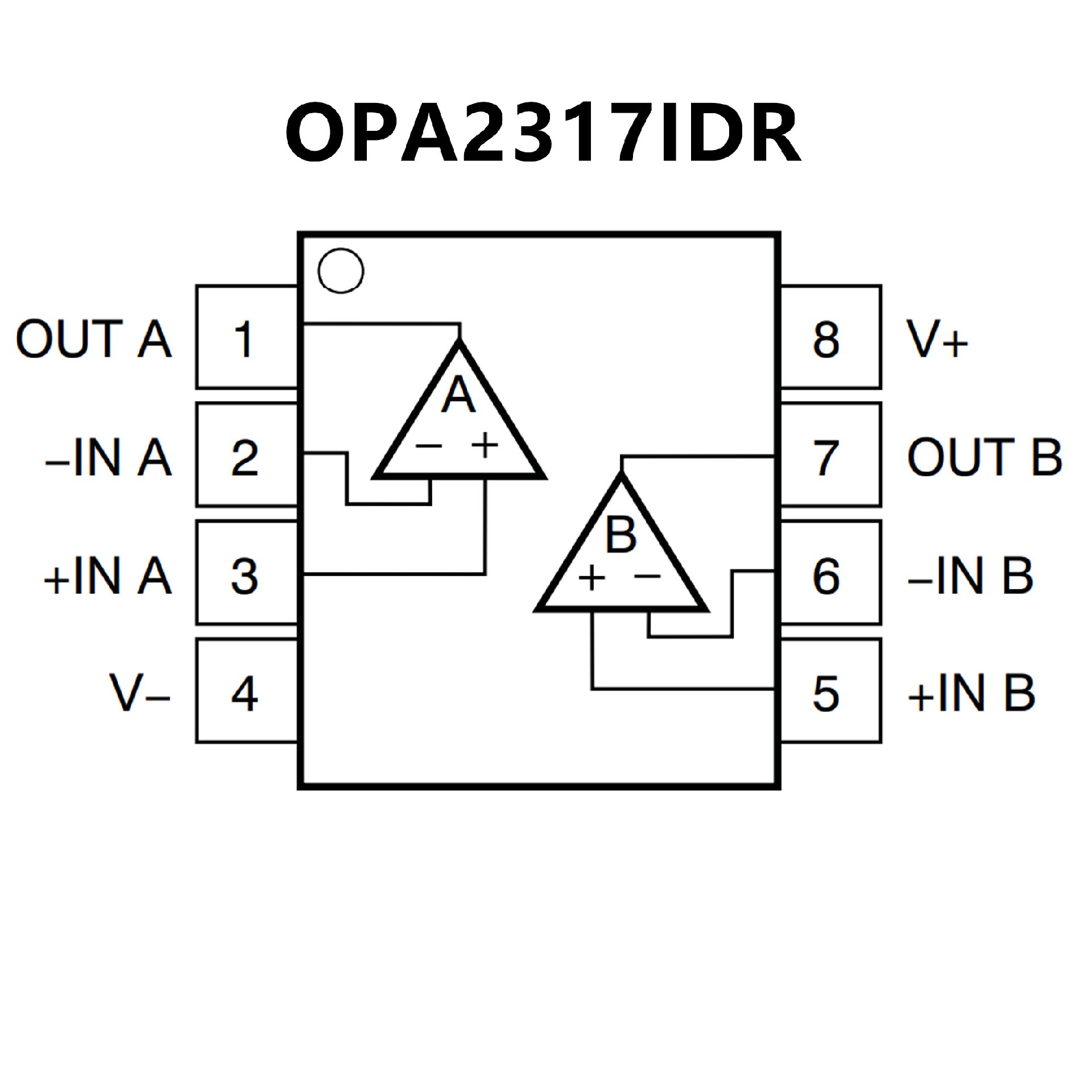

PIN CONFIGUTION
