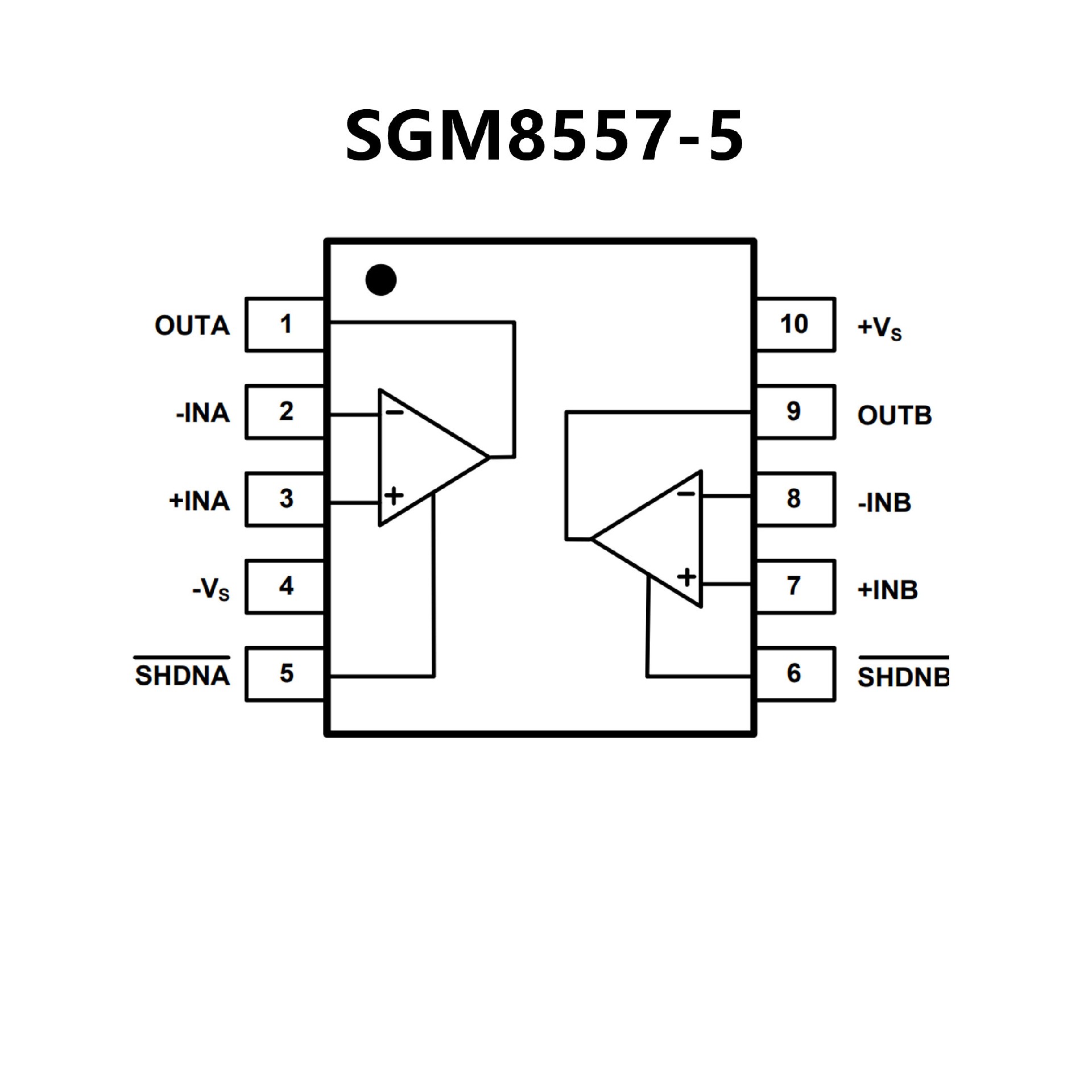

SGM8557-5.pdf? 240mA Output Drive Capability
? Rail-to-Rail Output
? Low Input Offset Voltage: 5μV (MAX)
? Low Input Offset Voltage Drift: 27nV/℃ (TYP)
? Low Noise: 22nV/ Hz at 1kHz
? Over-Temperature Protection
? Supply Voltage Range: 2.7V to 5.5V
? Quiescent Supply Current:
1.2mA/Amplifier (TYP)
0.3μA Shutdown Current for SGM8557-3/5 (TYP)
? Gain-Bandwidth Product: 15MHz
? High Slew Rate: 7V/μs
? Voltage Gain (RL = 2kΩ): 144dB
? Power Supply Rejection Ratio: 120dB
? No Phase Reversal for Overdriven Inputs
? Small Packaging:
SGM8557-1 Available in Green SOIC-8, MSOP-8,
and SOT-23-5 Packages
SGM8557-2 Available in a Green
SOIC-8 Package
SGM8557-3 Available in Green SOIC-8 and
SOT-23-6 Packages
SGM8557-5 Available in a Green MSOP-10 Package
? 15V 的典型電源值（除非另有說明）
? 輸入基準電壓噪聲 5.8nV/√Hz
? 內部偏置電流 100fA
? 單位增益帶寬 17MHz
? 每通道電源電流（啟用模式下）

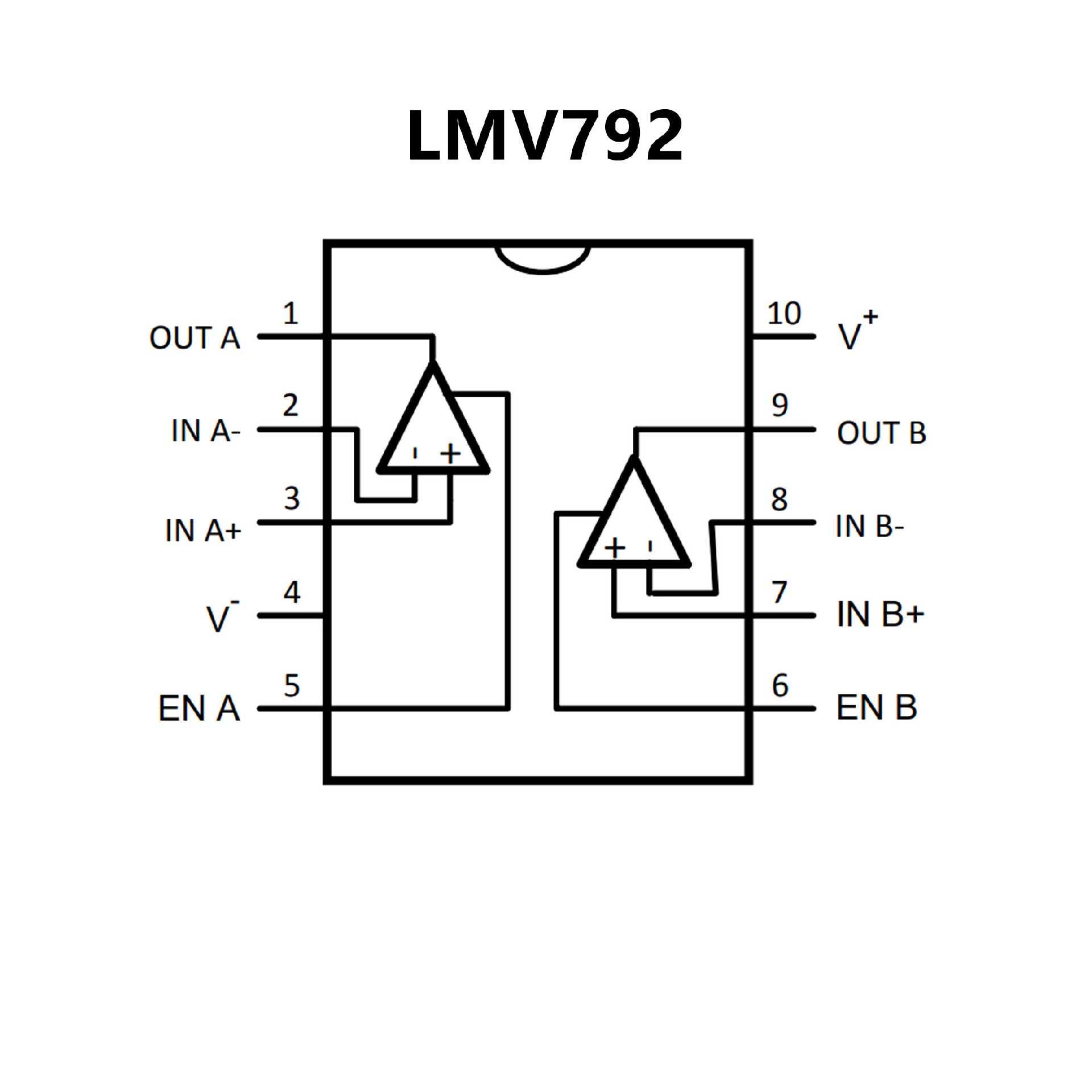

LMV791 1.15mA
– LMV792 1.30mA
? 關斷模式下的每通道電源電流為 0.02μA
? 軌至軌輸出擺幅
在 10k? 負載條件下，距離電源軌 25mV
在 2k? 負載條件下，距離電源軌 45mV
? 2.5V 和 5V 下的性能可靠無虞
? 1kHz、600? 時的總諧波失真為 0.01%
? 溫度范圍 -40°C 至 125°C
