SGM8770.pdf? Single Supply or Dual Supplies
? Wide Supply Voltage Range: 2.8V to 36V
? Open-Drain Output
? Low Supply Current Independent
of Supply Voltage:310μA (TYP)
? Low Input Offset Voltage: 2.4mV (MAX)
? Low Input Bias Current: ±20pA (TYP)
? Input Common Mode Voltage
Range IncludesGround
? Differential Input Voltage Range
Equal toMaximum-Rated Supply Voltage: ±36V
? Low Output Saturation Voltage
? Output Compatible with TTL and CMOS
? -40℃ to +125℃ Operating Temperature Range
? Available in Green SOIC-8 and TDFN-3×3-8LPackages

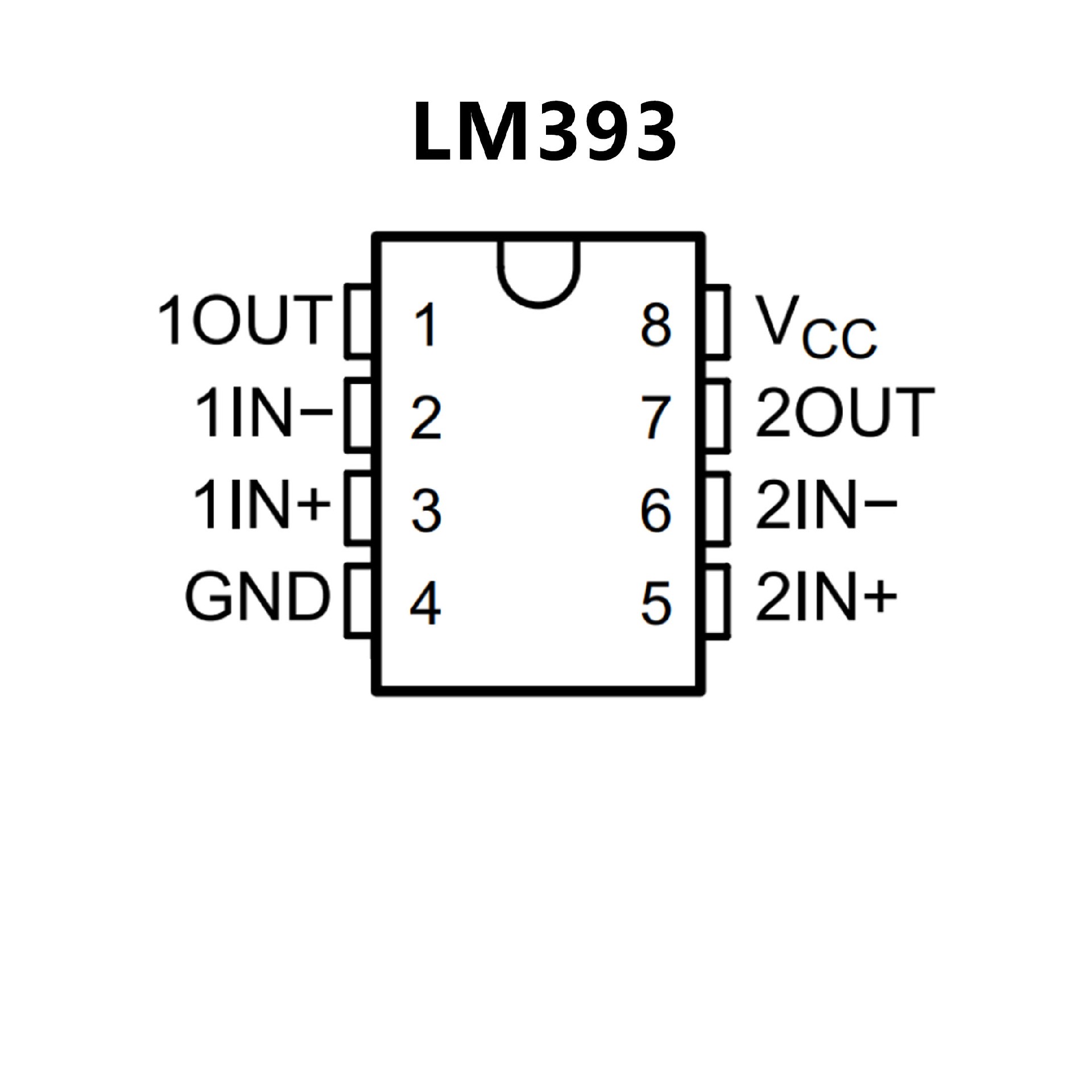

? 新增了 LM393B 和 LM2903B
? 改進了 B 版本的規格
最大額定值：高達 38V – ESD 等級 (HBM)：2kV
低輸入失調電壓：0.37mV
– 低輸入偏置電流：3.5nA
低電源電流：每個比較器 200μA
更短的響應時間（1 微秒）
LM393B 的工作溫度范圍
采用 2 x 2mm 微型 WSON 封裝
? B 版本可直接取代 LM293、LM393
和 LM2903 的A 和 V 版本
? 共模輸入電壓范圍包括接地
? 差分輸入電壓范圍等于最大額定電源電壓：±38V
? 低輸出飽和電壓
? 輸出與 TTL、MOS 和 CMOS 兼容
