1.8V, Micro-Power CMOSZero-Drift Operational Amplifiers,SGM8957-2XMS8G Replace OPA2317.
SGM8957-2
SGM8957-2.pdf
SGM8957-2.pdfFEATURES
? Low Offset Voltage: 25μV (MAX)
? Low 0.1Hz to 10Hz Noise: 2μVP-P
? Quiescent Current: 20μA/Amplifier (TYP)
? Single-Supply Operation
? Integrated RFI Filter
? Supply Voltage Range: 1.8V to 5.5V
? Rail-to-Rail Input/Output
? -40℃ to +125℃ Operating Temperature Range
? Small Packaging:
SGM8957-1 Available in Green SOT-23-5,
SC70-5and SOIC-8 Packages
SGM8957-2 Available in Green SOIC-8,
MSOP-8and TDFN-3×3-8L Packages

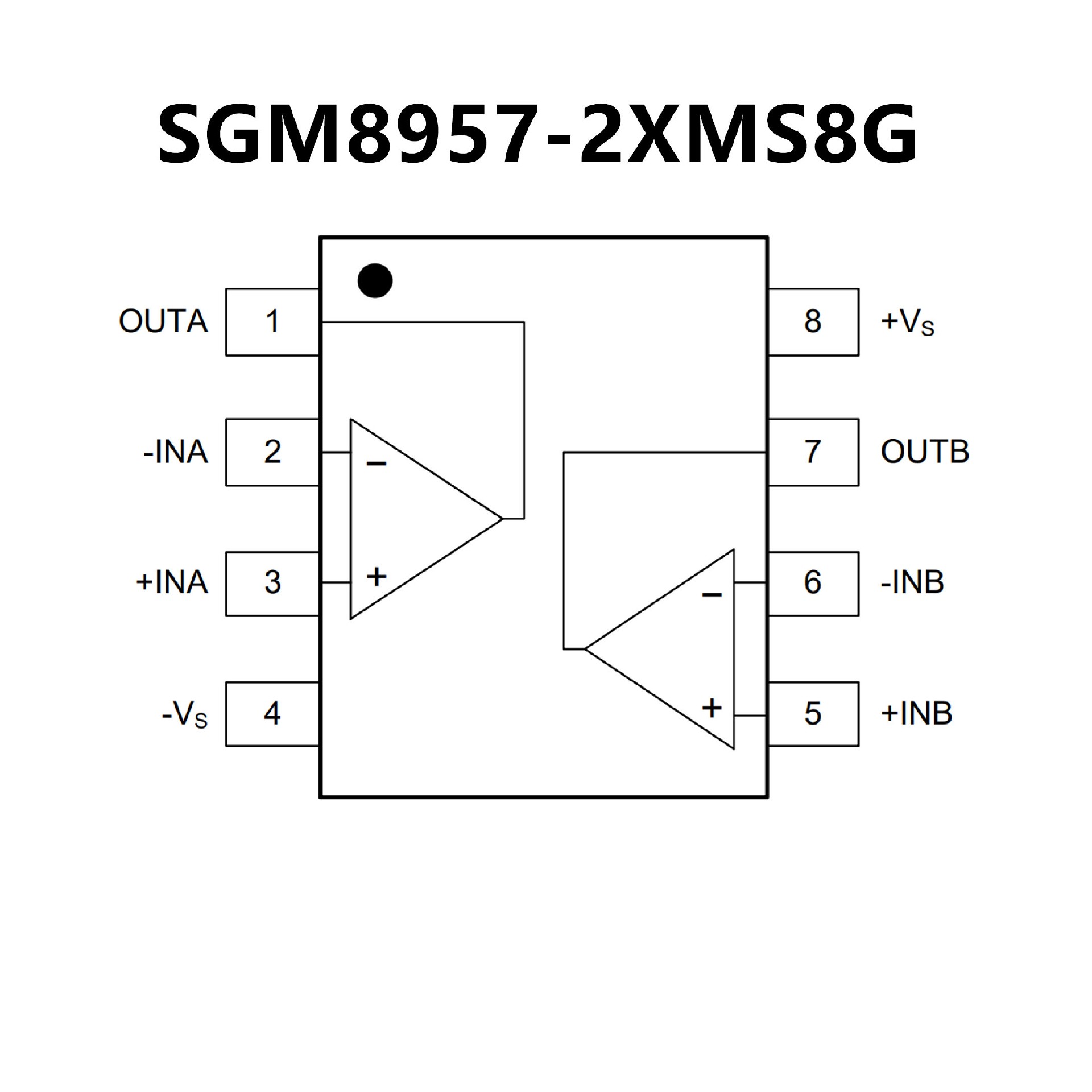

PIN CONFIGUTION
優勢替代
FEATURES
? 電源電壓：1.8V 至5.5V
? 微型封裝：
– 單通道：SOT23-5、SC-70、SOIC-8
– 雙通道：VSSOP-8、SOIC-8
– 四通道：SOIC-14、TSSOP-14
? 低偏移電壓：20μV（典型值）
? 共模抑制比(CMRR)：108dB（典型值）
電源抑制比(PSRR)
? 靜態電流：35μA（最大值）
? 增益帶寬：300kHz
? 軌到軌輸入和輸出
? 內部電磁干擾(EMI) 和內部射頻干擾(RFI) 濾波功能

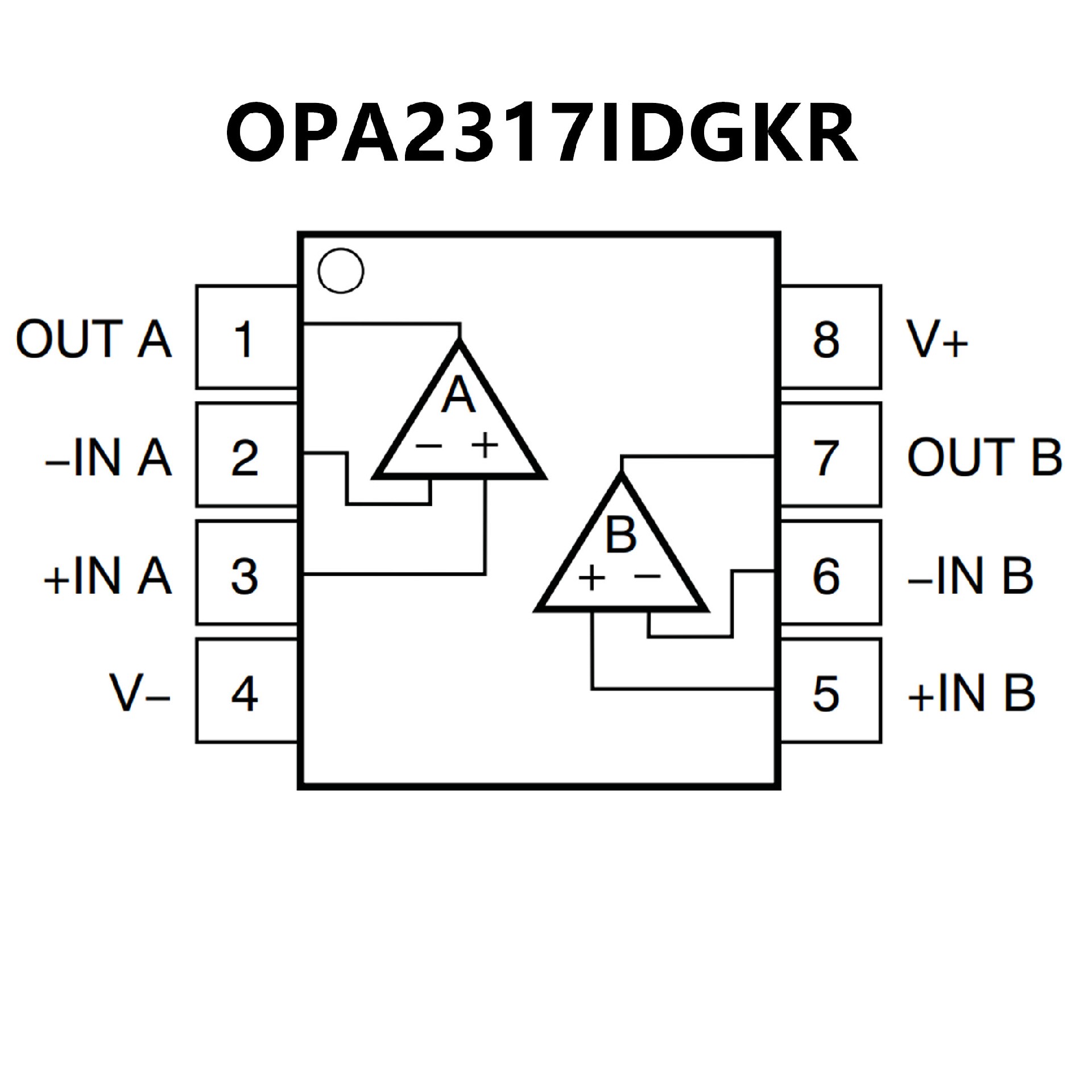

PIN CONFIGUTION
